Цилиндрические, червячные, планетарные: типы передач в редукторах

Редуктор – механизм, благодаря которому можно снизить частоту вращения и увеличить крутящий момент. Состоит из одной или нескольких передач, смонтированных в корпусе. Преобразователи используются во всех сферах промышленности, сельском хозяйстве, строительстве для оснащения приводов различных машин и механизмов.

Классифицируются редукторы по нескольким критериям. Но самым важным является тип используемой передачи. По этому критерию выделяют следующие виды преобразователей:

• цилиндрические;
• червячные;
• планетарные;
• конические;
• волновые.

Все виды редукторов представлены на promprivod.com.ua. В статье мы коротко опишем все типы передач и их технические особенности.

Цилиндрическая передача

Редукторы цилиндрического типа наиболее востребованы в отрасли машиностроения. Благодаря им можно передать большую мощность, а КПД устройств может достичь 95%. Передача вращения осуществляется между валами с параллельным или соосным расположением. Мощность, которая передается, будет напрямую зависеть от межосевого расстояния преобразователя.

Передачи, которые используются в этих редукторах, состоят из зубчатых колес различного типа: с косыми и прямыми зубами, шевронных. Прямое влияние на передаточное отношение оказывает количество ступеней передачи.

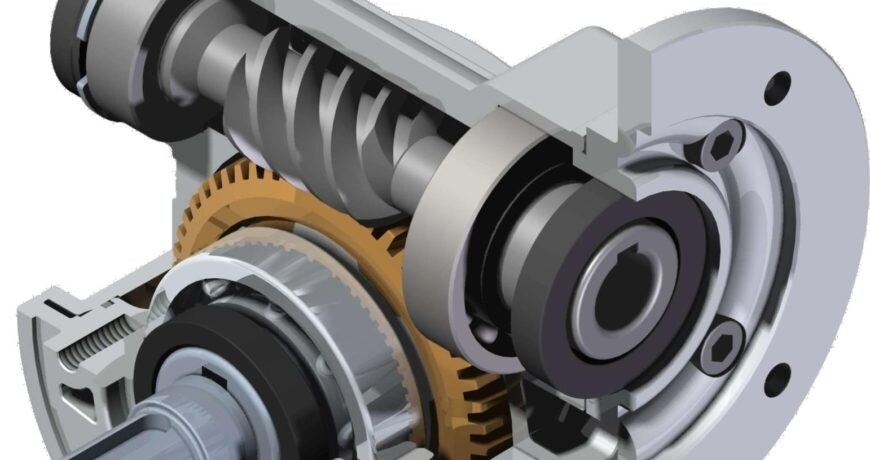

Червяная передача

Простота конструкции и низкая стоимость способствовали популярности червячных редукторов. Самыми востребованными являются модели с червяками цилиндрического или глобоидного типа. Передача может быть одноступенчатой или многоступенчатой. Преимущество червячных редукторов – высокие передаточные числа. Одноступенчатая передача дает возможность получить передаточное отношение 1/100, а у многоступенчатой оно может достигать 1/10000.

Другие достоинства преобразователей с червячной передачей – компактность, небольшой вес, самоторможение, плавный ход. Минусы – ограниченная нагрузочная способность и невысокий КПД.

Планетарная передача

Редукторы с этим типом передачи популярны в отрасли машиностроения. Они позволяют получать большой диапазон передаточных чисел, имея при этом компактные габариты. Механизм планетарной передачи составлен из зубчатых колес различных видов: солнечная шестерня, коронная шестерня, сателлиты. Все они находятся во взаимном зацеплении. Название передача получила из-за того, что ее элементы вращаются наподобие планет Солнечной системы. Преимуществами планетарных редукторов является высокий КПД и передача больших мощностей без потерь на нагрев.

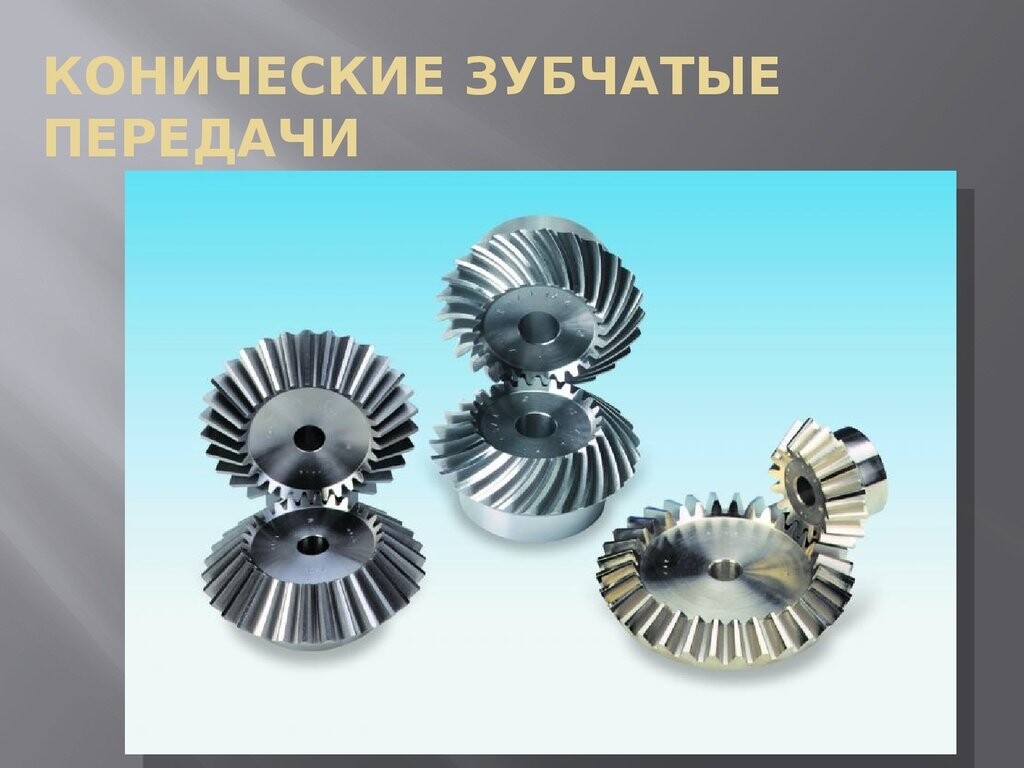

Конические и цилиндрическо-конические передачи

В этих типах зацеплений крутящий момент передается между валами, которые скрещиваются или пересекаются. Шестерни редукторов имеют вид конуса с косыми или прямыми зубами. Преобразователи способны выдерживать большие нагрузки благодаря плавности зацепления. Конические и цилиндрическо-конические редукторы могут быть одно- и многоступенчатыми. Устройства способны в течение длительного времени работать в тяжелых условиях.
