Червячный мотор-редуктор: особенности, конструкция, область применения

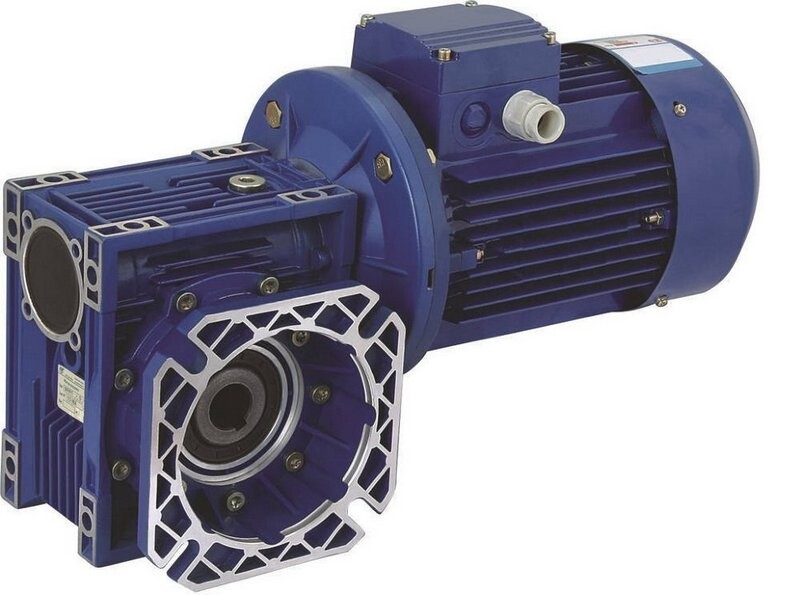

Мотор

Мотор-редуктор червячного типа востребован во многих отраслях промышленности. Это конструкция, которая часто применяется в приводах разного назначения. Устройство отличается плавностью хода. Компактные размеры оборудования расширяют область его применения.

Если нужно обеспечить энергией привод с крутящим моментом до 1000 Нм, обычно используется червячный мотор редуктор. Это надежное, работающее практически бесшумно оборудование. Червячные модели стоят относительно недорого по сравнению с другими видами мотор-редукторов.

Особенности конструкции

Мотор-редуктор червячного типа состоит из следующих компонентов:

  • Корпус. Выполняет защитную функцию, не допускает вытекание смазочного состава.
  • Винт. Его называют «червяком», он входит в зацепление с колесом.
  • Зубчатое колесо. Это ведомый элемент конструкции.
  • Защитные крышки. Закрывают внутреннее пространство.
  • Крыльчатка. Используется для охлаждения.
  • Кольцо пружинное. Не позволяет червячному колесу сместиться в процессе работы.

В конструкции используется масло, есть необходимые уплотнители. Червячное колесо или червяк окунаются в масляную ванну, что предотвращает быстрый износ из-за трения. Связка работает с меньшей угловой скоростью и позволяет увеличить крутящий момент.

Типы червяков

Особенностью червячных мотор-редукторов является самоторможение устройства из-за большой поверхности зацепления. Передаточное отношение высокое. Геометрия зацепления и принцип работы подобных устройств значительно отличается. Ось колеса и винта всегда расположены по отношению друг к другу под прямым углом. Червяк имеет следующую форму профиля:

  • Архимедовы. В поперечном сечении образуют трапециевидный прямолинейный профиль. Торец можно очертить спиралью Архимеда.
  • Эвольвентные. Профиль торца червяка эвольвентный.
  • Конволюнтные. В сечении профиль прямолинейный, имеет нормальное отношение к червяку.

На винте может быть один или несколько заходов, что определяется передаточным отношением. Поверхности червяка с резьбой бывают цилиндрическими и глобоидными.

Область применения

Мотор-редукторы червяного типа применяются в следующих механизмах:

  • транспортеры и конвейеры;
  • оборудование пищевой промышленности;
  • упаковщики;
  • кормораздатчики;
  • мешалки;
  • оборудование птицефабрик;
  • турникеты;
  • промышленное оборудование, станки;
  • деревообрабатывающие механизмы.

Недопустимо использовать представленное оборудование в условиях ударной нагрузки. Это приводит к быстрому износу. Ось винта располагается внизу, а зубчатое колесо – вверху.
