Основные виды роликовых упорных подшипников и их отличия

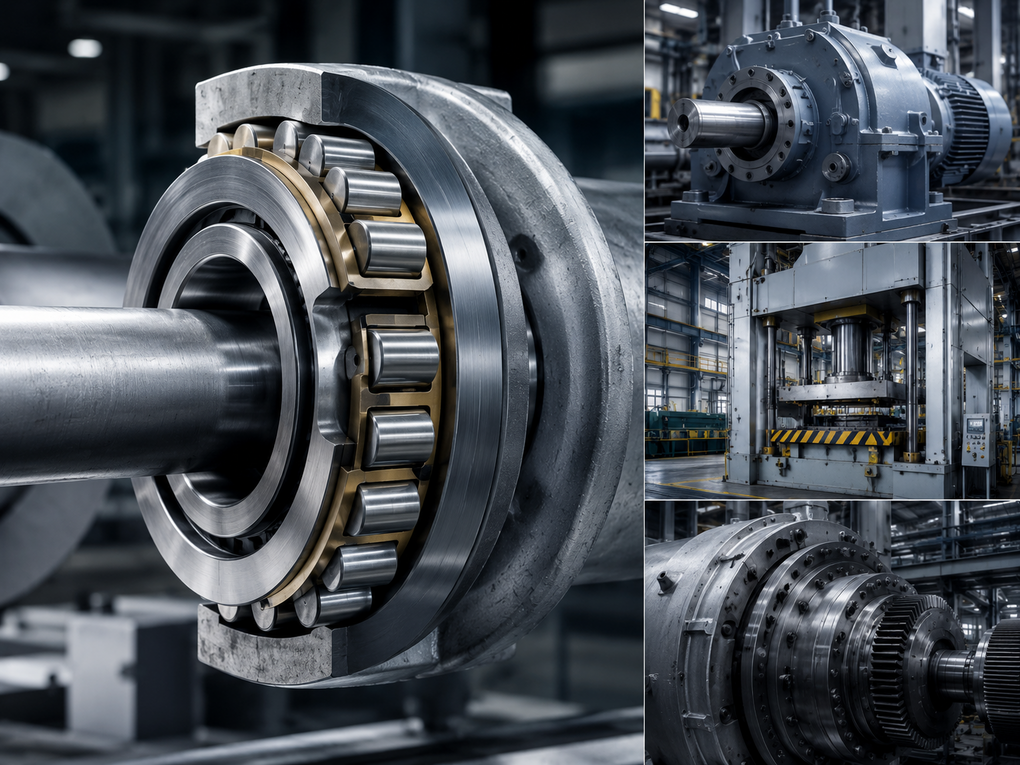

В промышленном оборудовании, станках, редукторах, прессах и тяжелых механизмах часто возникают нагрузки, направленные вдоль оси вала. Для их восприятия применяют специальные опорные элементы, среди которых важное место занимает роликовый упорный подшипник. Его главная задача — выдерживать осевые нагрузки и обеспечивать стабильную работу узла при высоком давлении, вибрациях и сложных условиях эксплуатации.

В отличие от радиальных подшипников, которые рассчитаны преимущественно на нагрузку, направленную перпендикулярно оси вала, упорные модели работают именно с осевым усилием. Благодаря роликам они обладают большей грузоподъемностью по сравнению с шариковыми упорными подшипниками и применяются там, где требуется надежность, жесткость и долговечность.

Что представляет собой роликовый упорный подшипник

Роликовый упорный подшипник состоит из комплекта тел качения, сепаратора и опорных колец или шайб. В качестве тел качения используются ролики различной формы: цилиндрические, конические, сферические или игольчатые. Именно форма роликов во многом определяет характеристики подшипника, его грузоподъемность, допустимую скорость вращения и способность компенсировать перекосы.

Такие подшипники особенно востребованы в механизмах, где осевая нагрузка значительно выше радиальной. Они могут работать в условиях сильного давления, ударных нагрузок и ограниченного монтажного пространства. При правильном подборе и обслуживании срок службы роликового упорного подшипника может быть очень высоким.

Цилиндрические роликовые упорные подшипники

Один из наиболее распространенных видов — цилиндрические роликовые упорные подшипники. В них используются короткие цилиндрические ролики, расположенные между опорными шайбами. Такая конструкция обеспечивает большую площадь контакта между телами качения и дорожками, за счет чего подшипник способен выдерживать значительные осевые нагрузки.

Главное преимущество цилиндрических моделей — высокая жесткость и хорошая несущая способность. Они подходят для оборудования, где требуется точная фиксация вала в осевом направлении. Чаще всего такие подшипники применяются в станках, редукторах, прокатных механизмах, тяжелых приводах и промышленных установках.

Однако у этого типа есть и ограничения. Цилиндрические роликовые упорные подшипники чувствительны к перекосам. Если вал установлен с нарушением соосности, нагрузка распределяется неравномерно, что может привести к ускоренному износу дорожек качения и роликов.

Игольчатые упорные роликовые подшипники

Игольчатые упорные подшипники отличаются тем, что в них используются тонкие и длинные ролики малого диаметра. Благодаря такой конструкции они занимают минимум места по высоте, но при этом способны выдерживать достаточно высокие осевые нагрузки.

Их часто выбирают для узлов, где монтажное пространство ограничено. Это могут быть коробки передач, автомобильные агрегаты, компактные редукторы, механизмы управления и различные узлы машиностроения. Игольчатые подшипники позволяют сделать конструкцию более компактной без серьезной потери несущей способности.

Основное отличие игольчатых моделей от цилиндрических заключается именно в габаритах. Они тоньше, легче и удобнее для компактных механизмов. Но при этом они также требуют качественной смазки и точной установки, поскольку чувствительны к загрязнениям и перекосам.

Конические роликовые упорные подшипники

Конические роликовые упорные подшипники имеют тела качения в форме усеченного конуса. Такая геометрия позволяет им эффективно воспринимать большие осевые нагрузки, а в некоторых конструкциях — работать с комбинированными нагрузками. Они особенно полезны там, где требуется высокая прочность и устойчивость к переменным усилиям.

Конические модели часто применяются в тяжелом машиностроении, транспортном оборудовании, редукторах, подъемных механизмах и промышленных приводах. Их конструкция обеспечивает надежную передачу нагрузки и стабильную работу при правильной регулировке.

Важная особенность таких подшипников — необходимость точной настройки зазора. Если зазор слишком большой, появляется люфт и вибрация. Если слишком маленький — возрастает трение, температура и риск преждевременного разрушения. Поэтому монтаж конических роликовых упорных подшипников требует аккуратности и соблюдения технических рекомендаций.

Сферические роликовые упорные подшипники

Сферические роликовые упорные подшипники отличаются тем, что могут компенсировать перекосы вала относительно корпуса. В них используются ролики особой формы и сферическая дорожка качения, благодаря чему подшипник сохраняет работоспособность даже при небольших отклонениях от идеальной соосности.

Это один из самых надежных вариантов для тяжелых условий эксплуатации. Такие подшипники выдерживают очень большие осевые нагрузки, а также могут воспринимать определенную радиальную нагрузку. Они используются в горнодобывающем оборудовании, металлургических установках, крупных редукторах, прессах, дробилках и других мощных механизмах.

Главное отличие сферических моделей — способность к самоустановке. Если в узле возможны прогибы вала, деформации корпуса или небольшие монтажные отклонения, сферический роликовый упорный подшипник часто оказывается более надежным решением, чем цилиндрический или игольчатый аналог.

Односторонние и двусторонние упорные подшипники

Кроме различий по форме роликов, роликовые упорные подшипники могут отличаться направлением воспринимаемой нагрузки. Односторонние модели рассчитаны на осевую нагрузку только в одном направлении. Они применяются в узлах, где усилие действует стабильно с одной стороны.

Двусторонние подшипники способны воспринимать осевые нагрузки в двух направлениях. Такая конструкция используется в механизмах, где направление усилия может меняться в процессе работы. Они сложнее по устройству, но позволяют надежно фиксировать вал с обеих сторон и повышают устойчивость узла.

Основные отличия между видами

При выборе конкретного типа важно учитывать несколько факторов: величину осевой нагрузки, скорость вращения, наличие перекосов, условия смазки, температуру, вибрации и доступное пространство для установки.

• Цилиндрические роликовые упорные подшипники подходят для высоких осевых нагрузок и жестких узлов, но требуют точной соосности.
• Игольчатые упорные подшипники выбирают для компактных механизмов, где важна минимальная высота конструкции.
• Конические роликовые упорные подшипники применяют при больших нагрузках и необходимости точной регулировки зазора.
• Сферические роликовые упорные подшипники лучше всего подходят для тяжелых условий, перекосов и ударных нагрузок.
• Двусторонние модели используют там, где осевое усилие действует в двух направлениях.

Как выбрать подходящий тип подшипника

Выбор роликового упорного подшипника начинается с анализа условий работы узла. Если нагрузка высокая, но вал установлен точно и перекосы исключены, можно рассматривать цилиндрические модели. Если место ограничено, лучше обратить внимание на игольчатые подшипники. Для тяжелых механизмов с возможными деформациями корпуса оптимальным решением часто становятся сферические конструкции.

Также важно учитывать частоту вращения. Не все роликовые упорные подшипники одинаково хорошо подходят для высокоскоростных узлов. Чем больше площадь контакта роликов с дорожками, тем выше грузоподъемность, но тем больше тепловыделение при вращении. Поэтому баланс между нагрузкой и скоростью должен быть рассчитан заранее.

Не менее важны смазка и защита от загрязнений. Попадание пыли, металлической стружки или влаги может резко сократить срок службы подшипника. Для промышленных механизмов часто используют специальные смазочные материалы, рассчитанные на высокое давление и температуру.

Заключение

Роликовые упорные подшипники отличаются высокой грузоподъемностью и надежностью при работе с осевыми нагрузками. Их применяют в технике, где обычные шариковые решения не справляются с давлением, вибрациями и тяжелыми условиями эксплуатации.

Основные виды таких подшипников — цилиндрические, игольчатые, конические и сферические. Каждый тип имеет свои преимущества и ограничения. Правильный выбор зависит от нагрузки, скорости, размеров узла, точности монтажа и условий работы. Если учитывать эти параметры заранее, подшипник будет работать стабильно, снизит риск поломок и продлит срок службы всего механизма.
