Стойки для крепления печатных плат: виды, материалы и подбор

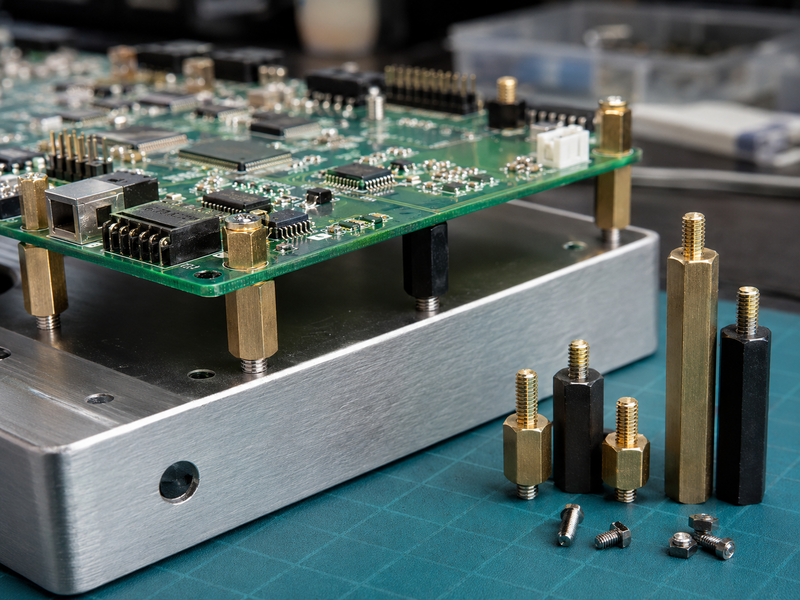

Дистанционные втулки, удерживающие монтажную плату на фиксированном расстоянии от основания, — незаметный, но критично важный элемент любого электронного устройства. Они задают воздушный зазор, защищают проводящие дорожки от замыкания на корпус, гасят вибрацию и позволяют собирать несколько плат в единый ярусный узел. Ассортимент таких опор огромен: разная резьба, форма, длина и материал, поэтому, чтобы грамотно выбрать подходящий крепёж под конкретную сборку, стоит заранее разобраться в их разновидностях. Ниже — систематизированный разбор, который поможет не ошибиться при проектировании и монтаже радиоэлектроники.
Зачем нужны дистанционные опоры
Главная задача подобного крепежа — удерживать печатный узел над шасси, корпусом или соседней панелью, обеспечивая между ними точный промежуток. Этот зазор решает сразу несколько инженерных проблем и напрямую влияет на надёжность прибора. Именно поэтому без таких элементов не обходится сборка блоков питания, контроллеров, шкафов автоматики и приборных корпусов. Перечислим ключевые функции, которые они выполняют:
- изоляция токопроводящего рисунка от металлического основания и предотвращение коротких замыканий;
- отвод тепла и свободная циркуляция воздуха под платой;
- гашение вибраций и механических нагрузок при транспортировке и работе;
- защита мест пайки и выводов компонентов от повреждения;
- организация многоярусного монтажа, когда изделия ставят одно над другим.
Материалы: латунь, нейлон и сталь
От выбранного сырья зависят электрические свойства, прочность и стойкость к среде. Латунные детали хорошо проводят ток, поэтому их применяют там, где нужен контакт с общей шиной заземления и защита от электромагнитных помех; никелированное покрытие добавляет коррозионной стойкости. Полимерные варианты из нейлона диэлектричны, легки и недороги — идеальный вариант, когда требуется полная электрическая развязка узла. Стальные и оцинкованные образцы, нередко выпускаемые по ГОСТ, берут на себя силовые задачи там, где важна максимальная механическая прочность соединения.
Конструктивные исполнения и резьба
По форме корпуса различают круглые и шестигранные модели: грани удобны тем, что деталь легко удержать ключом при затяжке. Резьбовой ряд охватывает типоразмеры от М2 до М6, а самой ходовой остаётся М3. Существенно и то, как выполнены концы изделия — от этого зависит способ стыковки платы с основанием. Основные варианты исполнения таковы:
- мама-мама (FF) — с двумя внутренними резьбовыми отверстиями под винты с обеих сторон;
- мама-папа (MF) — с отверстием на одном торце и выступающей шпилькой на другом;
- папа-папа (MM) — с двумя наружными резьбовыми хвостовиками.
Помимо резьбовых, выпускают быстросъёмные защёлкивающиеся фиксаторы и самоклеящиеся держатели, которые монтируются без инструмента. В маркировке серий вроде PCHSS, PCHSN или PCHNN буквы как раз кодируют форму и тип концов, что упрощает подбор аналогов.
Как подобрать элемент под задачу
Ориентироваться только на диаметр резьбы недостаточно — параметров, влияющих на совместимость, заметно больше. Сначала уточняют высоту, то есть длину корпуса, которая и формирует нужный зазор, а также общую длину с учётом хвостовиков. Затем определяются с материалом: диэлектрик для развязки, металл для заземления или прочного силового крепления. Обязательно учитывают условия эксплуатации — влажность, температуру и вибронагрузку, поскольку от них зависит стойкость покрытия и самого сплава. Такой последовательный подход к характеристикам гарантирует, что печатный узел будет держаться прочно, а вся электроника прослужит долго без замыканий и перегрева.
