Опоры для трубопроводов

Трубопроводные системы — один из базовых элементов промышленной и коммунальной инфраструктуры. Без надёжных несущих конструкций любая магистраль неизбежно деформируется под действием собственного веса, давления транспортируемой среды и температурных перепадов. Крепёжные элементы трубных систем решают сразу несколько задач: воспринимают статические и динамические нагрузки, компенсируют тепловые удлинения и фиксируют трассу в проектном положении. Продукцию такого назначения выпускают специализированные предприятия — в частности, завод опор трубопроводов производит полный типоряд изделий по актуальным государственным стандартам.

Назначение и функции трубных опор

Основная задача любого крепёжного устройства магистрали — передача нагрузок от трубы на строительные конструкции или грунтовое основание. Нагрузки при этом бывают нескольких видов: постоянные (масса трубы, теплоизоляции и транспортируемого вещества) и временные (ветровые, сейсмические, гидравлический удар). Правильно рассчитанное и установленное изделие предотвращает провисание участков, снижает вибрацию и защищает стыки от концентрации напряжений.

Отдельно стоит выделить функцию температурной компенсации. Металлические трубы меняют длину при нагреве и охлаждении — в зависимости от диаметра и протяжённости участка это изменение достигает нескольких сантиметров. Если не предусмотреть возможность продольного смещения, в материале накапливаются усталостные напряжения, что приводит к образованию трещин и разрывам. Именно поэтому несущие устройства делят на два принципиально разных типа — фиксирующие и допускающие перемещение.

Классификация опорных конструкций

Неподвижные опоры

Неподвижные, или «мёртвые», конструкции жёстко фиксируют трубу в пространстве и не допускают никаких смещений — ни продольных, ни поперечных. Их главная роль — разделение магистрали на независимые расчётные участки. Между двумя смежными фиксирующими точками устанавливается компенсатор, который поглощает тепловое расширение без передачи усилий на соседние секции.

По конструктивному исполнению такие изделия делятся на щитовые, хомутовые и сварные. Щитовой тип применяется чаще всего: он состоит из обоймы, охватывающей трубу, и вертикального ребра, привариваемого к несущей балке или фундаменту. Расстояния между мёртвыми точками определяются проектом на основании расчёта усилий в компенсаторах и зависят от диаметра, материала трубы и рабочей температуры среды.

Подвижные опоры

Подвижные конструкции допускают перемещение трубы вдоль оси или в поперечном направлении, снимая тем самым тепловые напряжения. Они делятся на скользящие, катковые, шариковые и подвесные. Скользящий тип — наиболее распространённый: труба опирается на подкладку с низким коэффициентом трения, обычно из фторопласта или графитосодержащего сплава.

Катковые и шариковые разновидности применяются при значительных диаметрах и высоких нагрузках, когда скольжение создаёт чрезмерное сопротивление. Подвески крепятся к перекрытиям и балкам сверху, что позволяет прокладывать магистрали там, где установка крепления снизу невозможна или нецелесообразна. Выбор конкретного варианта определяется расчётом горизонтальных усилий и условиями эксплуатации.

Материалы и конструктивные решения

Большинство промышленных трубных изделий данного типа изготавливается из конструкционной стали — как правило, из сортового проката: уголка, швеллера, листа. Для агрессивных сред или наружной прокладки применяются нержавеющие марки либо углеродистая сталь с антикоррозийным покрытием. В системах водоснабжения и вентиляции допускается использование оцинкованных и полимерных деталей, выдерживающих меньшие нагрузки, но устойчивых к влаге и химическому воздействию.

Теплоизолированные трубопроводы требуют специальных конструктивных решений: между трубой и опорной поверхностью устанавливается теплоизоляционная вставка — из пенополиуретана или скорлупы из минеральной ваты высокой плотности. Это исключает «мостик холода» в месте крепления и сохраняет целостность тепловой защиты трассы на всём протяжении. Типовые исполнения различаются по назначению:

• Скользящие с фторопластовым вкладышем — для горячих магистралей с рабочей температурой до +250 °C
• Катковые из легированной стали — для трубопроводов большого диаметра (DN 300 и выше) с высокими осевыми нагрузками
• Хомутовые на шпильках — для вертикальных участков и сетей внутри зданий
• Пружинные подвески — для компенсации вибрации в насосных и компрессорных установках

Нормативная база и требования к монтажу

Проектирование и установка крепёжных элементов магистралей в России регулируется рядом документов. Базовый стандарт — ГОСТ 14911, определяющий типы и размеры изделий для тепловых сетей. Наряду с ним действуют серия ОСТ 34 (для объектов энергетики) и соответствующие разделы СП 41-102-98, регламентирующего прокладку тепловых трасс. Для опасных производственных объектов дополнительно применяются требования Федеральных норм и правил в области промышленной безопасности.

Шаг между точками крепления рассчитывается индивидуально для каждого участка. Учитываются диаметр, толщина стенки, материал трубы, масса теплоизоляции и транспортируемой среды, а также допустимый прогиб. Типовые значения для стальных труб в тепловых сетях составляют от 3 до 12 м в зависимости от диаметра. Монтаж требует точного соблюдения проектных отметок: отклонение от уклона трассы ведёт к скоплению конденсата и неравномерному распределению нагрузок на несущих точках.

Особенности применения в различных условиях прокладки

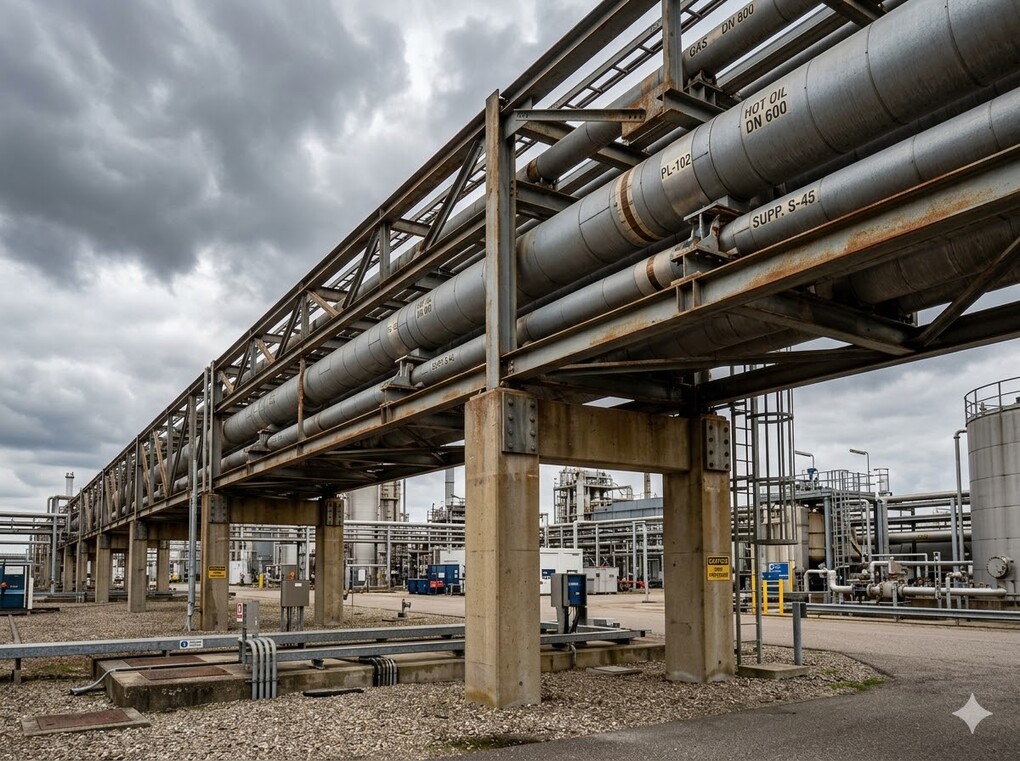

Надземная прокладка на эстакадах — наиболее распространённый случай для промышленных предприятий и тепловых сетей. Здесь крепёжные устройства воспринимают значительные ветровые нагрузки и испытывают суточные температурные колебания. Подземная прокладка в непроходных каналах предъявляет иные требования: ключевым становится устойчивость к влажной среде и давлению грунта, а доступ для осмотра и замены ограничен.

Бесканальная прокладка с пенополиуретановой изоляцией предполагает использование специальных щитовых конструкций, замоноличиваемых в бетонные ниши — так называемые якорные блоки. Для внутридомовых инженерных сетей и систем вентиляции применяются лёгкие хомутовые и скобяные детали из оцинковки или пластика. Непрерывность системы крепления по всей трассе — обязательное условие долговечности любой магистрали, независимо от способа её прокладки.
