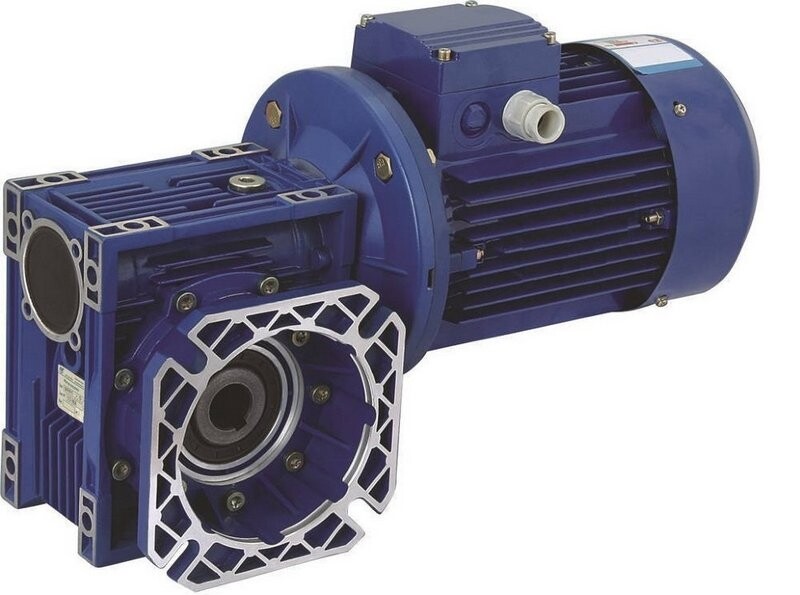

Мотор-редуктор червячного типа востребован во многих отраслях промышленности. Это конструкция, которая часто применяется в приводах разного назначения. Устройство отличается плавностью хода. Компактные размеры оборудования расширяют область его применения.

Если нужно обеспечить энергией привод с крутящим моментом до 1000 Нм, обычно используется червячный мотор редуктор. Это надежное, работающее практически бесшумно оборудование. Червячные модели стоят относительно недорого по сравнению с другими видами мотор-редукторов.

Особенности конструкции

Мотор-редуктор червячного типа состоит из следующих компонентов:

• Корпус. Выполняет защитную функцию, не допускает вытекание смазочного состава.
• Винт. Его называют «червяком», он входит в зацепление с колесом.
• Зубчатое колесо. Это ведомый элемент конструкции.
• Защитные крышки. Закрывают внутреннее пространство.
• Крыльчатка. Используется для охлаждения.
• Кольцо пружинное. Не позволяет червячному колесу сместиться в процессе работы.

В конструкции используется масло, есть необходимые уплотнители. Червячное колесо или червяк окунаются в масляную ванну, что предотвращает быстрый износ из-за трения. Связка работает с меньшей угловой скоростью и позволяет увеличить крутящий момент.

Типы червяков

Особенностью червячных мотор-редукторов является самоторможение устройства из-за большой поверхности зацепления. Передаточное отношение высокое. Геометрия зацепления и принцип работы подобных устройств значительно отличается. Ось колеса и винта всегда расположены по отношению друг к другу под прямым углом. Червяк имеет следующую форму профиля:

• Архимедовы. В поперечном сечении образуют трапециевидный прямолинейный профиль. Торец можно очертить спиралью Архимеда.
• Эвольвентные. Профиль торца червяка эвольвентный.
• Конволюнтные. В сечении профиль прямолинейный, имеет нормальное отношение к червяку.

На винте может быть один или несколько заходов, что определяется передаточным отношением. Поверхности червяка с резьбой бывают цилиндрическими и глобоидными.

Область применения

Мотор-редукторы червяного типа применяются в следующих механизмах:

• транспортеры и конвейеры;
• оборудование пищевой промышленности;
• упаковщики;
• кормораздатчики;
• мешалки;
• оборудование птицефабрик;
• турникеты;
• промышленное оборудование, станки;
• деревообрабатывающие механизмы.

Недопустимо использовать представленное оборудование в условиях ударной нагрузки. Это приводит к быстрому износу. Ось винта располагается внизу, а зубчатое колесо – вверху.
