Наземная станция управления для FPV: как она устроена и работает

Наземная станция управления — это промежуточное звено между пилотом и летательным аппаратом: она принимает команды с пульта, отправляет их на борт и одновременно возвращает видеопоток с камеры. Если упростить, НСУ для FPV выносит всю радиочасть из рук оператора на отдельную точку, где можно поставить мощные антенны, поднять их повыше и обеспечить стабильное питание. Пилот при этом остаётся в удобном месте, а связь с дроном держит уже не маленький передатчик в пульте, а полноценный наземный узел.

Почему пульта и очков бывает недостаточно

В типичной любительской связке передатчик управления встроен в аппаратуру, а видеоприёмник — в шлем. Антенны у них компактные, расположены на уровне головы, а значит, любой холм, лесополоса или здание быстро обрывают прямую видимость. Чем дальше уходит коптер, тем заметнее помехи в картинке и задержки реакции на стики. Вынесенный пункт связи решает сразу несколько задач: его размещают на возвышении, оснащают направленными антеннами с высоким усилением и подключают к ёмкому аккумулятору. В результате растёт дальность, снижается число срывов видео, а сам оператор может находиться в укрытии от ветра, дождя или солнца.

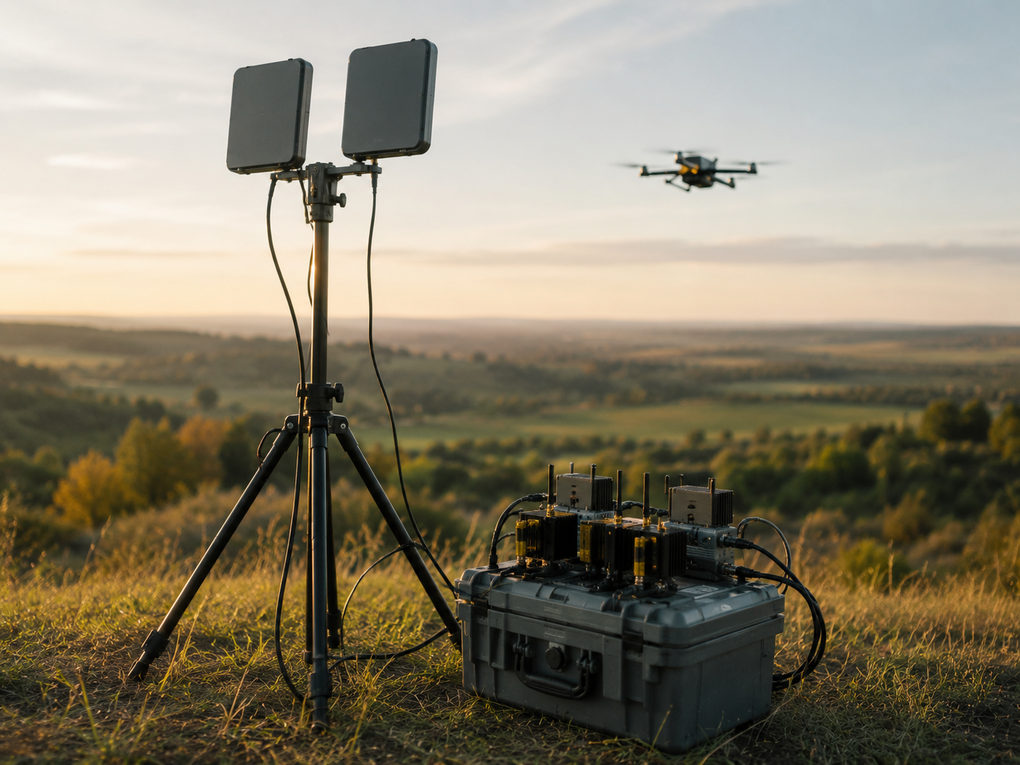

Из чего состоит наземный комплекс

Конкретная конфигурация зависит от производителя, однако базовый набор узлов у подобных систем во многом совпадает. Ниже — основные компоненты, без которых такое оборудование не работает:

радиомодуль управления, который транслирует команды пилота на борт (чаще всего в диапазоне 2,4 ГГц или ниже — 868–915 МГц);
видеоприёмник, принимающий аналоговый либо цифровой сигнал с камеры (как правило, 5,8 ГГц, реже 1,2–1,3 ГГц);
антенный блок — патч-антенны, «клевер» или направленные панели на штативе;
источник питания с запасом на несколько часов работы;
корпус, кейс или монтажная рама, объединяющая всё в единую конструкцию.

Частотные диапазоны и их особенности

Выбор частоты напрямую влияет на поведение радиоканала. Низкие диапазоны (сотни мегагерц) лучше огибают препятствия и проникают через листву, но требуют более габаритных антенн. Высокие — 2,4 и 5,8 ГГц — позволяют передавать больший объём данных, что важно для видео, зато сильнее затухают на расстоянии и в зарослях. Поэтому видеоканал и канал управления обычно разносят по разным частотам: так они не мешают друг другу, а при проблемах на одной полосе вторая продолжает работать.

Антенны и высота подвеса

Даже самый чувствительный приёмник не раскроет свой потенциал с неудачной антенной. Направленные модели концентрируют энергию в узком секторе и дают прибавку к дальности, но их нужно ориентировать в сторону полёта. Круговые антенны прощают ошибки наведения, однако уступают по усилению. Не менее значима высота: подъём антенного блока на штативе хотя бы на два-три метра заметно отодвигает радиогоризонт и уменьшает влияние неровностей рельефа.

Проводная и беспроводная схема подключения

Связь между пилотом и станцией организуют двумя способами. В проводном варианте выходы видеоприёмника и модуля управления соединяются кабелем с адаптером на пульте, а изображение по отдельному проводу идёт в очки. Такой канал не подвержен помехам и не занимает эфир, но привязывает оператора к длине провода. Беспроводная схема предполагает установку на базу дополнительного видеопередатчика и приёмника команд: пульт общается с ней по радио, что даёт свободу перемещения. Некоторые производители закладывают поддержку обоих режимов в одну систему, позволяя переключаться между ними заменой модулей.

Модульная архитектура: в чём выгода

Ранние самодельные решения собирались «намертво»: смена диапазона означала пайку, перенастройку и замену половины компонентов. Современные изделия всё чаще строят по модульному принципу — каждый радиоблок вставляется в посадочное место на унифицированных разъёмах и крепится без инструмента. Например, у одного из отечественных производителей базовая комплектация включает два частотных канала, а дополнительные блоки на 300 или 500 МГц, по заявлению разработчика, меняются меньше чем за минуту. Такой подход превращает одну установку в многодиапазонную платформу, которую легко адаптировать под местность и условия эфира. Кроме того, неисправный модуль проще заменить, чем ремонтировать всё устройство целиком.

Критерии оценки при подборе

Прежде чем остановиться на конкретной модели, полезно разобраться, какие параметры действительно влияют на работу. Опытные пилоты обращают внимание на следующие моменты:

совместимость с имеющимся пультом, протоколом управления (ELRS, Crossfire, TBS) и видеосистемой;
число каналов и возможность расширить набор диапазонов;
время развёртывания и вес комплекта в транспортном положении;
защищённость корпуса от пыли, влаги и ударов;
автономность — ёмкость батареи и возможность горячей замены питания.

Развёртывание и эксплуатация в поле

Удобная станция должна разворачиваться одним человеком. У продуманных конструкций сборка со штативами, антеннами и всеми радиоблоками занимает до пятнадцати минут. Перед вылетом стоит проверить надёжность разъёмов, заряд аккумулятора и ориентацию направленных антенн относительно маршрута. Кабели лучше прокладывать так, чтобы на них не наступали, а саму базу — ставить на ровной площадке подальше от металлических конструкций и линий электропередачи, которые искажают диаграмму направленности. После работы оборудование очищают от пыли и влаги, а аккумуляторы хранят в частично заряженном состоянии — это продлевает срок их службы.
