Классификация силовых кабелей: признаки, изоляция и маркировка
Силовые кабели различают по нескольким независимым признакам, и знание этой системы помогает точно подобрать проводник под конкретную задачу. Опорные критерии — материал жилы, вид изоляции, класс напряжения и конструктивная защита; каждый из них определяет область применения и допустимые режимы. Ориентироваться в буквенных обозначениях удобнее, сверяясь с каталожными карточками отдельных марок, например https://rkb.ru/catalog/apvpug/, где параметры расписаны детально. Ниже разобрана логика группировки — от общих принципов к частным свойствам, что избавляет от путаницы при чтении проектной документации.
Почему у одной марки сразу несколько категорий
Единой шкалы для проводниковой продукции не существует: одно и то же изделие одновременно попадает в несколько групп. Марку описывают сразу по материалу токоведущей части, диэлектрику, рабочему напряжению, числу жил и типу брони. Такая многомерность и рождает длинные буквенно-цифровые обозначения. Разобравшись с каждым признаком по отдельности, инженер легко расшифровывает даже незнакомую аббревиатуру и понимает, где допустимо применять конкретный проводник.
Материал токопроводящей жилы
Токоведущая часть выполняется из меди либо алюминия, и этот выбор задаёт вес, стоимость и электрические свойства линии. Ключевые различия удобно свести к нескольким пунктам:
- медные жилы обладают меньшим удельным сопротивлением и лучше переносят изгибы — их берут там, где важны компактность и высокая нагрузочная способность;
- алюминиевые проводники легче и дешевле, при равной пропускной способности их сечение крупнее, зато логистика и монтаж обходятся выгоднее;
- по гибкости токоведущий элемент бывает однопроволочным или многопроволочным — второй вариант удобнее на трассах с частыми поворотами.
Именно сочетание металла и конструкции сердечника во многом определяет, для каких сетей пригодна та или иная марка и как она поведёт себя под нагрузкой.
Тип изоляции
Диэлектрик определяет предельную температуру нагрева и стойкость линии к внешней среде. Поливинилхлорид универсален и недорог, но ограничивает нагрев жилы примерно семьюдесятью градусами. Сшитый полиэтилен выдерживает длительный режим до девяноста градусов и держит кратковременные перегрузки, поэтому именно он господствует в сетях среднего и высокого класса. Бумажно-пропитанная изоляция сохранилась на старых магистралях, а резиновая оболочка ценится за эластичность на морозе. К этой же группе относят исполнения с водоблокирующими лентами — буква «г» в наименовании указывает на защиту сердечника от продольного распространения влаги.
Класс рабочего напряжения
По рабочему напряжению продукцию делят на три яруса. Низковольтные линии до одного киловольта питают жилые дома, освещение и бытовое оборудование. Средний диапазон охватывает от шести до тридцати пяти киловольт и связывает распределительные подстанции с потребителями районного масштаба. Высоковольтные жилы рассчитаны на десятки и сотни киловольт и составляют костяк магистральной энергетики. Чем выше номинал, тем толще диэлектрический слой и жёстче требования к его однородности.

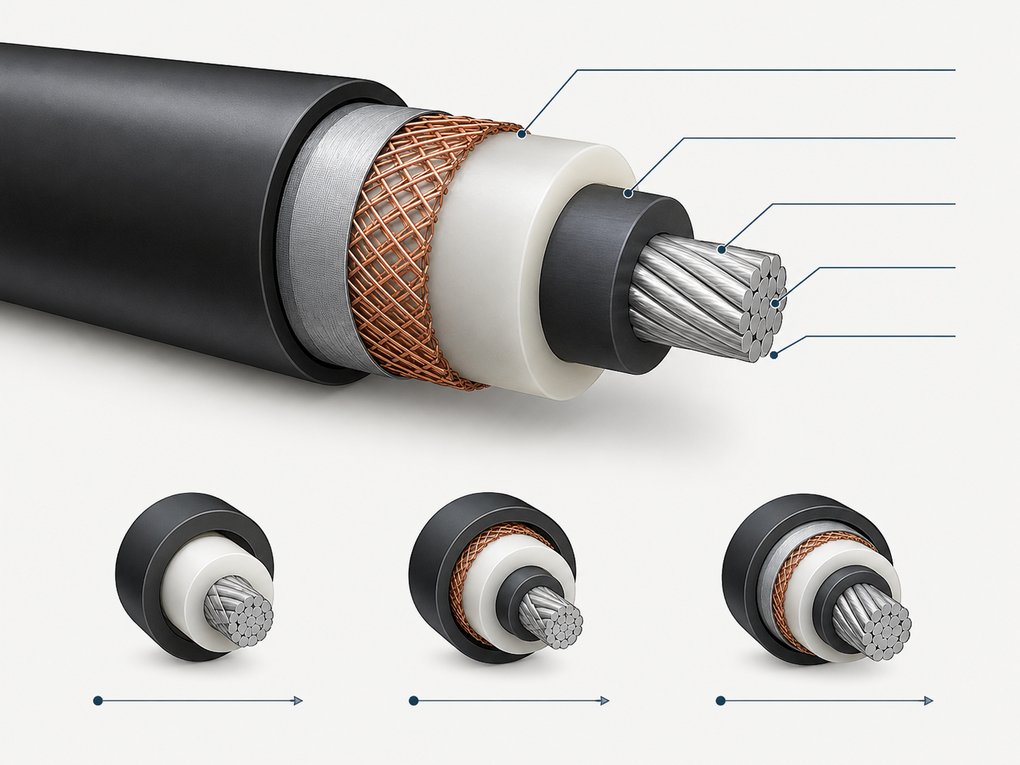

Конструктивное исполнение и защита
Строение оболочки отражает условия эксплуатации, и по этому признаку изделия тоже делят на семейства:
- броня из стальных лент или проволок защищает трассу от механических повреждений и подвижек грунта при подземной укладке;
- металлический экран отводит наведённые токи и выравнивает электрическое поле вокруг сердечника;
- наружный покров из полиэтилена высокой плотности или негорючих композиций закрывает линию от влаги, ультрафиолета и агрессивной химии.
Дополнительно учитывают число токоведущих элементов — от одножильных вариантов до многожильных сборок для трёхфазных сетей. Эти детали и завершают полную картину систематизации.
Как читать маркировку
Финальный навык — расшифровка самой аббревиатуры. Первая буква отражает металл: её отсутствие означает медь, начальная «А» — алюминий. Далее идут литеры диэлектрика и оболочки: «В» — поливинилхлорид, «Пв» — сшитый полиэтилен, «Б» — броня из лент. Замыкают запись цифры сечения и номинал в киловольтах. Освоив эту раскладку, специалист по одному индексу восстанавливает всю конструкцию и подбирает решение, которое прослужит десятилетия без потери характеристик.
