Контроль качества электромонтажных работ

Плохой контакт в клемме не выдаёт себя ни искрой, ни щелчком — он тихо греется полгода, пока изоляция не станет хрупкой. Именно отложенный характер большинства дефектов делает контроль качества электромонтажных работ процедурой непрерывной, а не разовой проверкой перед подписанием акта. Проверять готовую линию, спрятанную под штукатуркой и плиткой, поздно и дорого: вскрытие одного участка обходится в несколько раз дороже, чем повторный осмотр до заделки штробы. Поэтому грамотный надзор встроен в производственный процесс с момента приёмки материалов на площадку.

Нормативная опора: на что ссылаются при разногласиях

Требования к электроустановкам зданий распределены по нескольким документам, и знать их иерархию полезно любой стороне спора. Базовые положения задают Правила устройства электроустановок, эксплуатационные аспекты — ПТЭЭП, производство монтажа регулирует СП 76.13330, а вопросы защиты от поражения током и заземления детально описаны в серии ГОСТ Р 50571. Первичным документом на конкретном объекте остаётся проект: подрядчик обязан следовать ему, но проектное решение не может опускаться ниже уровня, заданного сводом правил. Если в ходе монтажа выясняется, что заложенное сечение не проходит по расчётной нагрузке, изменение оформляется письменно, а не решается на месте по устной договорённости. Спецификация и техническое задание становятся главным аргументом при разбирательствах о марках кабеля и типах аппаратов защиты.

Три рубежа проверки на площадке

Надзор принято делить на входной, операционный и приёмо-сдаточный. Входной касается материалов: сверяют сертификаты соответствия и пожарные декларации, читают маркировку на оболочке кабеля, измеряют фактическое сечение жил, осматривают барабаны и коробки на предмет механических повреждений. Экономия недобросовестного исполнителя чаще всего начинается именно здесь — с кабеля, у которого заявленные 2,5 мм² на деле оказываются 2,1 мм².

Операционная стадия — самая содержательная, поскольку охватывает всё, что вскоре станет недоступным для осмотра. На этом рубеже проверяют:

• радиусы изгиба кабельных линий и отсутствие натяжения в местах ввода;
• глубину и направление штроб, недопустимость горизонтальной прокладки в несущих стенах;
• момент затяжки винтовых зажимов и качество опрессовки наконечников;
• расстояния до трубопроводов с водой и газом, до дымоходов и отопительных приборов;
• надёжность крепления лотков, гофры и коробов, шаг опор;
• непрерывность защитного проводника на всём протяжении цепи.

Каждый скрытый участок фиксируется фотосъёмкой с привязкой к осям помещения до того, как его закроют отделкой. Завершает цикл приёмо-сдаточная стадия: комплексное опробование под нагрузкой, проверка селективности аппаратов защиты и формирование итогового пакета бумаг.

Измерения, без которых объект не примут

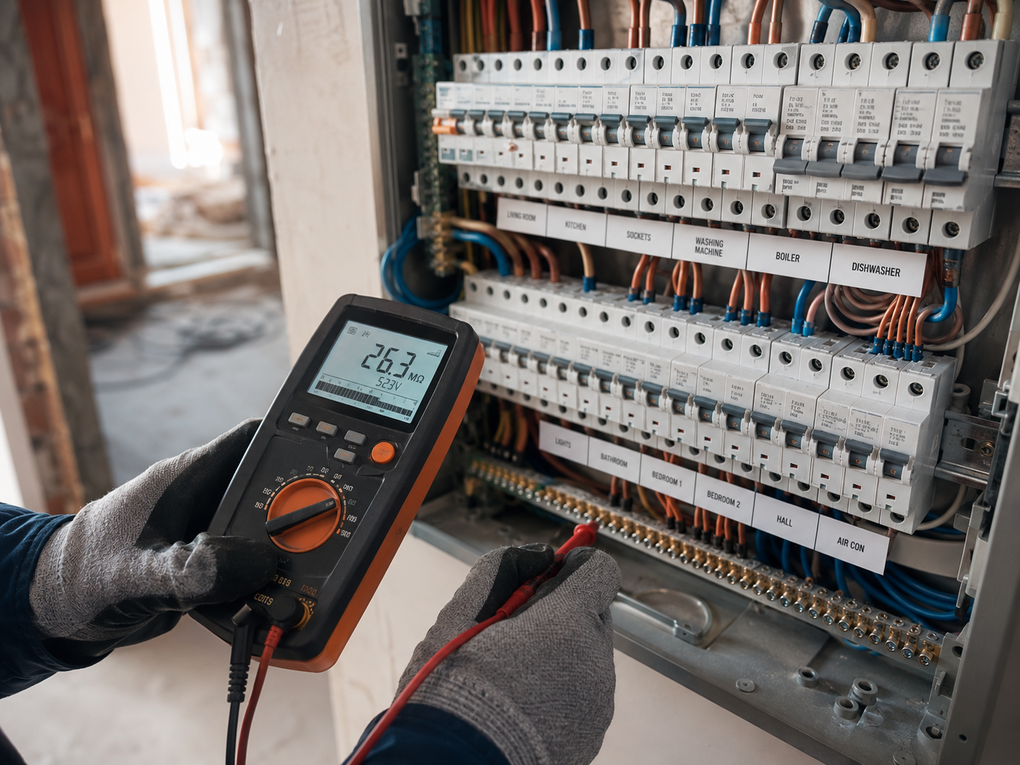

Инструментальная диагностика выполняется лабораторией, имеющей действующее свидетельство о регистрации, — протокол от организации без такого статуса юридической силы не имеет. Стандартный набор испытаний включает:

• сопротивление изоляции — мегаомметром между жилами и относительно земли, нижняя граница для бытовых цепей составляет 0,5 МОм;
• петля «фаза — нуль» — показывает, хватит ли тока короткого замыкания для срабатывания автомата за нормируемое время;
• сопротивление заземляющего устройства — зависит от системы питания и типа грунта;
• металлосвязь — проверка соединения открытых проводящих частей с главной шиной, переходное сопротивление не должно превышать 0,05 Ом;
• срабатывание УЗО — по фактическому дифференциальному току и времени отключения;
• расцепители автоматов — прогрузка первичным током для подтверждения времятоковой характеристики.

Результаты сравниваются с проектными расчётами, а не только с абсолютными нормами: линия может формально пройти испытание, но не обеспечить отключение при повреждении в дальнем конце.

Дефекты, которые выявляют чаще всего

Лидер антирейтинга — скрутка вместо клеммного соединения, особенно между алюминием и медью, где электрохимическая пара разрушает контакт за пару отопительных сезонов. Регулярно встречается объединение рабочего нуля с защитным проводником в этажном или квартирном щите, что превращает корпус любого прибора в потенциально опасный при обрыве нуля. Заметная доля нарушений связана с несоответствием номинала автомата сечению отходящей линии: шестнадцатиамперный аппарат на полуторамиллиметровом проводе не защитит его от перегрева. Отсутствие маркировки цепей формально мелочь, но при аварии она превращает поиск повреждения в перебор наугад. Часть проблем читается визуально и без приборов — потемневшие или оплавленные зажимы, тёплый на ощупь корпус модульного устройства, характерный запах разогретого пластика возле щита.

Документы, подтверждающие результат

Исполнительная документация — не формальность, а единственный способ доказать что-либо через год после сдачи. В пакет входят акты освидетельствования скрытых участков, подписанные до их закрытия, исполнительные схемы с фактическими трассами, протоколы испытаний с датами и подписями специалистов, паспорта на щитовое оборудование и журнал производства. Ценность схемы определяется тем, насколько честно на ней отражены отклонения от первоначального замысла: аккуратная копия проекта, не совпадающая с реальностью, бесполезна при последующем ремонте или перепланировке. Акты, оформленные задним числом сразу за всю квартиру, — тревожный признак, поскольку означают, что промежуточные осмотры не проводились вовсе.

Как оценить объект, не будучи электриком

Заказчику без профильной подготовки доступно несколько показательных проверок. Стоит сверить номиналы аппаратов в щите с сечениями подходящих к ним проводников — таблица соответствия занимает три строки и легко находится. Далее смотрят на даты в протоколах: испытания, проведённые раньше окончания монтажа, говорят сами за себя. Наконец, внутренняя аккуратность щита — разведённые по цветам проводники, подписанные группы, отсутствие натянутых петель — служит достаточно надёжным косвенным индикатором общей культуры производства.
