Автор: Дмитрий Носов

Муфты в исполнении НГ: безопасность на первом месте

Муфты в исполнении НГ — это соединительные, концевые или ответвительные муфты, выполненные из негорючих или слабо распространяющих горение материалов. Такие изделия предназначены для монтажа кабельных линий на объектах, где особенно важно предотвратить воспламенение или распространение огня по кабельной трассе.

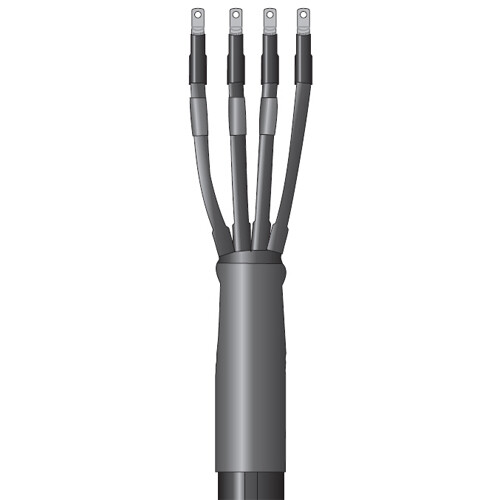

Саяногорск Инфо - Муфты в исполнении НГ: безопасность на первом месте - xtnrvr2rmq750llcqwjr8322asq4lnfu.jpg

Основные задачи негорючих муфт НГ

  • сохранение целостности и функциональности кабеля при воздействии высоких температур;
  • локализация возможного очага воспламенения;
  • исключение распространения горения по муфте и дальше по кабелю;
  • соответствие требованиям пожарной безопасности (ПБ) и строительных норм.

Муфты НГ обязательны при прокладке линий в:

  • школах, детских садах, больницах;
  • жилых многоквартирных домах;
  • торгово-развлекательных центрах;
  • на предприятиях, работающих с горючими или взрывоопасными веществами;
  • тоннелях, метрополитене, аэропортах, вокзалах и т.д.

Виды НГ-муфт

НГ-муфты бывают всех типов, как и обычные:

  • соединительные (для наращивания кабеля);
  • концевые (завершающие и защищающие конец линии);
  • ответвительные (для подключения боковых веток);
  • переходные (например, между кабелями с разным типом изоляции или напряжения).

По материалам исполнения:

  • Негорючие компаунды (например, с наполнителями из гидроксида алюминия);
  • Термоусаживаемые трубки с огнестойкими свойствами;
  • Керамические или минеральные оболочки (в особо ответственных зонах);
  • Оболочки с самозатухающими свойствами.

По способу монтажа:

  • термоусаживаемые (при нагреве образуют герметичное, огнестойкое покрытие);
  • холодносжимаемые (монтаж без открытого пламени);
  • заливные (компаунды с огнезащитными свойствами);
  • бронированные муфты (в сочетании с огнестойкостью и механической защитой).

Классы исполнения по ГОСТ, ТУ или международным стандартам:

  • НГ (негорючий);
  • НГ-LS (низкое дымовыделение);
  • НГ-HF (не содержащие галогенов);
  • FR (fire resistant — огнестойкие);
  • FE (fire exposed — выдерживающие прямое пламя).

Соединительные муфты НГ исполнения

Рассмотрим в деталях соединительные муфты НГ — наиболее востребованный вид для удлинения кабеля на объектах с требованиями ПБ.

Основные особенности:

  • используются при ремонте или строительстве трасс из НГ-кабеля (например, ВВГнг-LS);
  • не ухудшают класс пожарной безопасности всей линии;
  • состоят из огнестойких термоусадочных трубок, герметизирующих элементов и контактных гильз.

Структура комплекта:

  • термоусадочная оболочка с огнестойкой пропиткой;
  • герметизирующая лента и клей на огнестойкой основе;
  • соединительные втулки из олова, латуни или меди;
  • дополнительные экранирующие и бронирующие компоненты при необходимости.

Этапы монтажа:

  1. Обрезка и зачистка кабеля, установка гильз.
  2. Зажим жил пресс-клещами (или болтовыми гильзами).
  3. Герметизация и нанесение клеевых материалов.
  4. Надевание и усадка термоусадочной оболочки.
  5. Проверка герметичности, механической прочности и соответствия ПБ.

Преимущества:

  • полное соответствие ПУЭ, СП, ГОСТ и требованиям МЧС;
  • высокая устойчивость к огню, теплу и дымовыделению;
  • надёжность при эксплуатации в критических условиях;
  • долгий срок службы (до 30 лет).

Муфты в НГ-исполнении — ключевой элемент электромонтажа на объектах с повышенными требованиями пожарной безопасности. Они обеспечивают надёжное соединение и защищают от распространения огня. Особую роль играют соединительные НГ-муфты — без них невозможен безопасный ремонт или удлинение кабельных трасс. При выборе всегда важно учитывать не только тип кабеля, но и стандарты, предъявляемые к объекту.
