Автор: Роман Агдамов

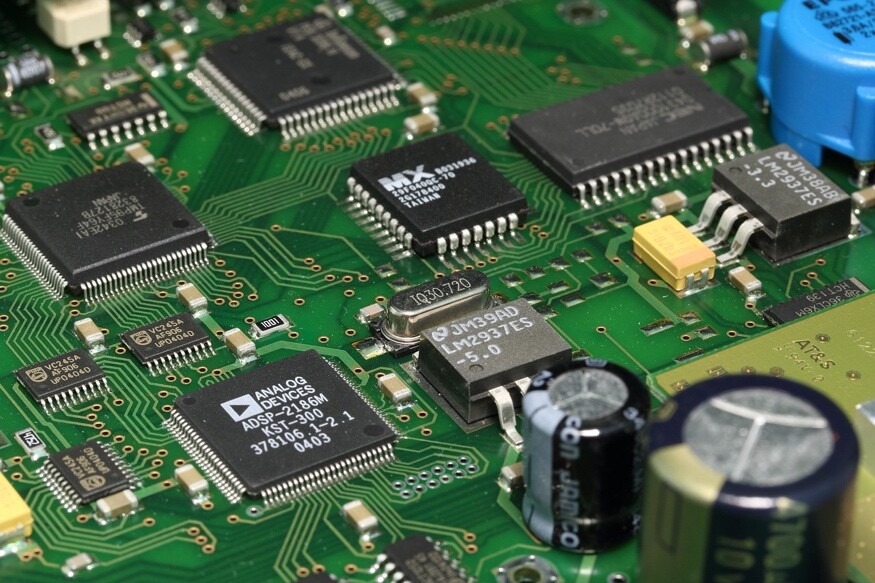

Печатная плата: монтаж, маркировка, корпуса, финишное покрытие контактной площадки

Саяногорск Инфо - Печатная плата: монтаж, маркировка, корпуса, финишное покрытие контактной площадки - pcb.jpg

Пластина либо панель, которая состоит из 1-2 рисунков либо системы проводящих рисунков, находящихся на диэлектрическом основании и соединенных согласно электрической схеме, называется печатной платой. Ее можно приобрести в АО "Алмаз-СП". Благодаря ей электрические компоненты крепятся механическим способом и получают электрическое соединение.

Установка деталей

Для обеспечения неразъемного соединения металлических элементов необходимо осуществить пайку. Она заключается в том, что между контактами компонентов вводится припой, представляющий собой металл в расплавленном виде. Он плавится при более низкой температуре по сравнению с материалом, который используется для изготовления электронных компонентов.

Пайка выполняется несколькими способами:

  • оплавлением особой пасты, состоящей из припоя, флюса, наполнителей, имеющих органическое происхождение;
  • волной, обеспечивающей установку на поверхности пластины и в ее отверстия.

Чтобы защитить проводники от короткого замыкания, потребуется нанести полимерный материал, обладающий прочностью. Паяльная маска покроет проводники специальным слоем, чтобы предотвратить их перегрев, контакт с флюсом или припоем. Ножевые разъемы и контактная площадка остаются открытыми.

Как создается маркировка

Процесс маркировки представляет собой нанесение сведений об электронных компонентах при помощи шелкографии. Так облегчается сборка, проверка, ремонтные работы.

Ее наносят с целью:

  • обозначить контрольные точки;
  • указать положение, ориентацию, номинал деталей;
  • написать название компании;
  • оставить руководство по настройке.

Типы корпусов

Разработаны следующие виды корпусов:

  1. Thru-Hole обеспечивают установку в отверстия, имеющие контакты, рассчитанные на сквозной монтаж.
  2. SMD/SMT позволяют выполнить поверхностную установку на одной стороне пластины. Достоинством считается то, что их разрешено устанавливать на обе стороны пластины.
  3. BGA имеют выводы, являющиеся шариками из припоя. Их наносят на площадку, расположенную на обратной стороне микросхемы.

Создание финишного покрытия

Участки выполненного из меди проводника, которые не покрывает паяльная маска, представляют собой места для припаивания выводов деталей. Они называются контактной площадкой. Ее медная поверхность должна быть защищена от окисления. Этого удается добиться нанесением особого финишного покрытия. Обычно применяется сплав олова и свинца, обладающий серебристым оттенком.
