23 Апреля 2021, 02:26, Автор: Валерий Ивашов

Создание печатных плат в Altium Designer

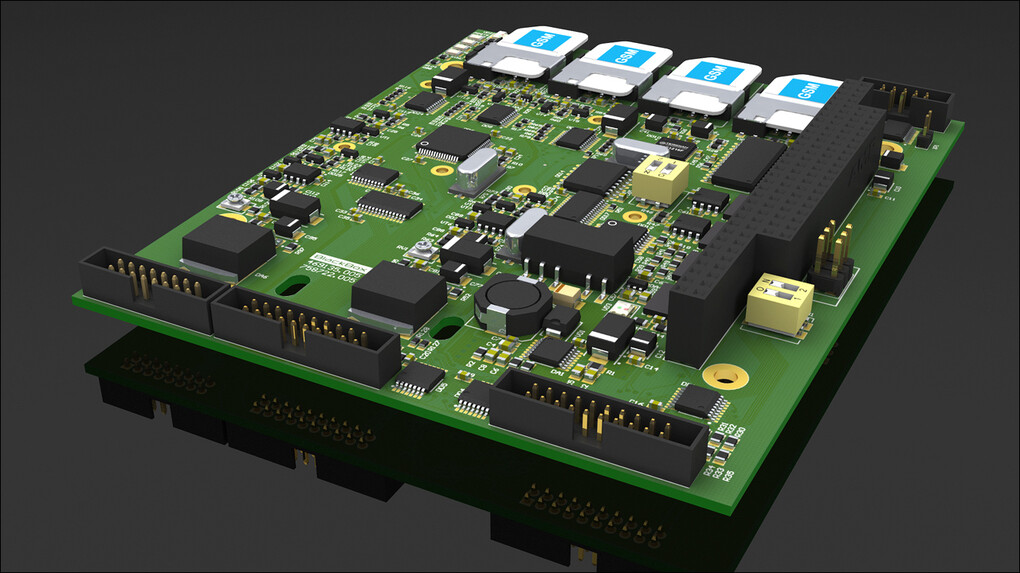

Саяногорск Инфо - Создание печатных плат в Altium Designer - pcb.jpg

Следующий шаг после разработки схемы в Altium Designer – конструирование печатной платы. Вам предстоит передать данные со схемы в плату, взаимодействовать с компонентами, производить трассировку для создания проводящих областей. Нюансов много – если вы неопытный пользователь программы «Альтиум», лучше начинать с простых схем, которые содержат небольшое число элементов.Расскажем, как создать плату в Altium Designer: от концепции до выходной документации.

Проектирование печатных плат в AD

С помощью системы «Альтиум» данные из схемы возможно быстро передать на плату и обратно. Это очень удобно, а главное, не занимает много времени. Приобрести лицензионное программное обеспечение Altium Designer можно в ООО «Главкон» https://glavkon.com/. Компания является официальным поставщиком решений Altium Designer и Concord Pro.

С чего начать создание простейшей платы? Опишем процесс пошагово:

  1. Для схемы требуется создать файл платы. Выполните ряд команд: File → New → PCB. Сохраните файл в ту же директорию, где располагается сам проект со схемой.
  2. Рабочая область редактора представлена в виде сетки. Шаг сетки можно задать, нажав кнопку G. Нажав Q, выберите единицы измерения – миллиметры.
  3. Начните разработку конструкции платы с создания контура. Обязательно делайте его замкнутым. Затем на панели Design нажмите Board Shape и выберите Define from selected objects.
  4. Есть и другой способ получить контур платы. Например, импортировать готовую STEP-модель. С помощью горячей клавиши 3 перейдите в 3D-режим. В нем плату можно вращать и добавлять трехмерную модель, созданную в другой САПР. Перейдите в Design → Board Shape → Define from 3D body. Altium отобразит и отверстия в плате – их убираем, если нужно.
  5. Полученный контур переведите в механический слой Mechanical1 (это требуется для дальнейшей передачи в производство). Снова найдите в меню Board shape и жмите команду Create primitives from board shape.
  6. Затем следует настроить структуру печатной платы. Это можно сделать в менеджере слоев Layer Stack Manager. Вам доступно добавление, удаление, сигнальных, экранных и диэлектрических слоев будущей платы. Также среди функций – определение последовательности слоев, настройка переходов, расчет импедансов и т.д.
  7. Далее нужно произвести передачу данных в печатную плату. В редакторе схем запустите команду Design → Update PCB Document. После выполнения операций будет выполнена компиляция проекта. Программа будет синхронизировать списки данных. Откроется окно Engineering Change Order (ECO), где будут отображены: все компоненты с необходимыми для них посадочными местами, созданные цепи, дополнительные данные проекта. Также инструмент определит, для всех ли компонентов найдены посадочные места. Если какого-то посадочного места не хватает, программа выдаст предупреждение.
  8. Расставьте компоненты на плате. Перейдите в Tools → Component Placement → Arrange Within Rectangle. Компоненты можно перемещать и располагать по своему усмотрению (чтобы вращать его, нажмите пробел).
  9. Следующий шаг – установка правил проектирования и разводки печатных плат. Выполните команду Design → Rules.
  10. Приступите к трассировке – соединению имеющихся компонентов при помощи трасс. Запустите команду Interactively Routing Connections. Толщину трассы выбираете самостоятельно.

После завершения трассировки вам останется выполнить чертеж, расставить размеры платы и отдать проект в дальнейшее производство. В редакторе плат доступно два способа формирования выходной документации: выборочно – сохраняете документы из списка возможных по отдельности, либо сразу посредством файла Output Job – набора настроек, поддерживающего все принятые виды выходных документов.
