Популярные способы подключения биметаллических радиаторов

Эффективность системы отопления зависит от многих параметров, одним из которых выступает тип подключения батарей. Ситуация упрощается для владельцев автономного контура. Он дает большую свободу действий, поскольку система не зависит от внешних факторов. Установка радиаторов при централизованном отоплении определяется схемой, заложенной заранее, еще при возведении здания. Тут могут возникнуть разные ограничения. Поэтому, приобретение биметаллического радиатора, рекомендуется предварять консультацией на сайте центра комплектации VSK-Style. Профессиональные советы опытных мастеров компании помогут подобрать нужное количество секций, разрешить прочие вопросы.

Параллельная и последовательная схема

Определяющим фактором подключения биметаллических и прочих радиаторов, выступает наличие обратки – линии, возвращающей теплоноситель к котлу. По этому признаку различают 2 вида отопительных контуров:

1. Однотрубный или последовательный. Встречается в централизованных системах отопления старых зданий. Теплоноситель последовательно движется по каждому радиатору. Недостаток очевиден – существенный дифференциал температур между первой и конечной батареей. Компенсировать его отчасти, позволяет установка перемычки между входящей и выходящей трубой.
2. Параллельный – двухтрубный. Каждый радиатор подключается к контуру через ответвитель. Аналогичным способом собирается жидкость, отдавшая тепло батарее. Она направляется к котлу по второй, обратной трубе. Параллельное подключение наиболее распространено при автономном отоплении. Схема существенно снижает разницу температур теплоносителя между начальной и конечной батареей.

Преимущество однотрубного подключения в экономии материалов. Это весомый аргумент при установке металлического контура отопления. Напротив, переход большинства потребителей на полипропиленовые трубы, лишает последовательную схему каких-либо преимуществ.

Ход теплоносителя по радиатору

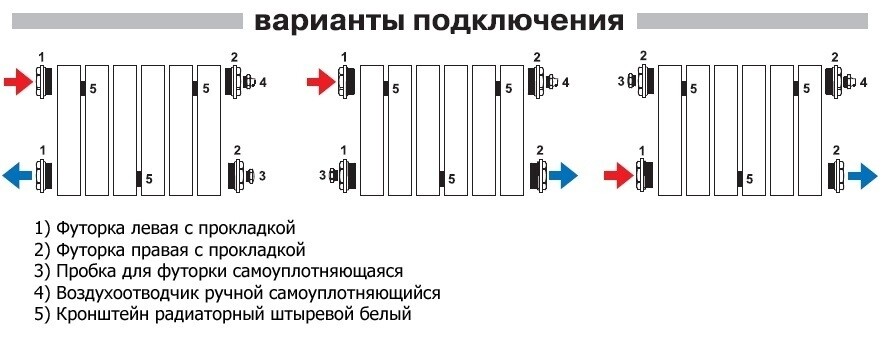

Пролистывая электронный каталог торгового портала https://vsk-style.com.ua, можно обратить внимание на следующий нюанс. Каждый биметаллический радиатор имеет 4 точки для подключения. Они располагаются по паре с каждой стороны – сверху и снизу. Подобная конфигурация позволяет гибко использовать каждую из схем подключения:

• диагональную или перекрестную;
• нижнюю;
• боковую.

Важное дополнение от компании VSK-Style – подающая линия всегда располагается сверху.

Наиболее эффективным считается диагональное подключение биметаллического радиатора. Впрочем, тут есть ряд оговорок. Подобный вариант оптимален для числа секций более 12. Диагональное подключение обеспечивает равномерный прогрев всего радиатора. Недостаток – сложности, при необходимости увеличения мощности батареи. Чтобы добавить дополнительные секции, придется полностью переподключать всю конструкцию.

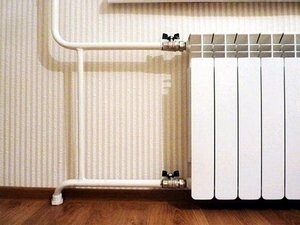

Боковая конфигурация

Практически не уступает по эффективности диагональному варианту, при количестве секций менее 12. «Удлинение» батареи приведет к неравномерности прогрева. Дальние секции окажутся недостаточно теплыми. Преимущество боковой схемы в простоте добавления или удаления секций. Процесс не требует переподключения, достаточно перекрыть подачу теплоносителя в радиатор.

Нижняя схема

Выгода подобной конфигурации чисто эстетическая. Обе трубы идут по полу, не нарушая дизайна интерьера. Недостаток нижнего подключения – меньшая эффективность. Теплоотдача снижается до 15%, вследствие гидравлики. Проход теплоносителя по радиатору обладает большим сопротивлением, нежели у движения жидкости далее по трубе.

Выбрать оптимальную схему подключения всегда помогут специалисты интернет-магазина ВСК-Стайл. Также, консультанты подскажут необходимость установки кранов Маевского, прочих воздухоотводчиков и заглушек на радиаторы.
