Плоские миканитовые нагреватели и тепловой баланс оборудования: почему инженерный расчет важнее номинальной мощности

В современном промышленном оборудовании точность температурного режима все чаще становится фактором, который напрямую определяет качество продукции, стабильность цикла и себестоимость производства. Если раньше многие процессы допускали заметные температурные колебания, то сегодня в ряде технологических операций отклонение даже на несколько градусов уже считается критичным.

Это особенно характерно для упаковочного оборудования, пресс-форм, экструзионных головок, сварочных плит, термоножей и других систем, где используется плоский контактный нагрев.

Именно в таких задачах плоские миканитовые нагреватели занимают важное место как компактные и эффективные элементы передачи тепла. Но их реальная результативность определяется не столько фактом наличия нагревателя, сколько тем, насколько правильно рассчитана вся теплотехническая схема.

С инженерной точки зрения плоский нагреватель — это не просто электрическое изделие, а активный элемент системы теплового баланса, который должен компенсировать потери энергии, выравнивать температурное поле и обеспечивать предсказуемую работу оборудования в разных режимах нагрузки.

Практика показывает, что срок службы нагревателя, стабильность температуры и энергопотребление оборудования зависят не только от качества материалов, но и от точности расчета тепловых потоков, конструкции прижима, расположения крепежа, схемы укладки спирали и взаимодействия нагревателя с системой автоматического регулирования.

Нагреватель не создает температуру, а поддерживает тепловое равновесие

Одна из самых распространенных инженерных ошибок — воспринимать нагреватель как устройство, задача которого сводится к «разогреву металла до заданной температуры». На практике температура — это не фиксированное состояние, а результат постоянного баланса между поступающей и теряемой энергией.

В любой рабочей системе плоский нагреватель одновременно участвует в нескольких процессах:

нагревает металлическую деталь;
передает тепло технологическому материалу;
компенсирует теплопотери в окружающую среду;
противодействует локальному охлаждению отдельных участков;
реагирует на изменение режима работы оборудования.

Это означает, что нагреватель постоянно работает не на достижение температуры как таковой, а на поддержание устойчивого теплового равновесия.

Именно поэтому при проектировании необходимо рассчитывать не только максимальную температуру поверхности, но и величину теплового потока, которую система должна стабильно обеспечивать при реальных условиях эксплуатации.

Почему нагреватели одинаковой мощности работают по-разному

На практике можно встретить плоские нагреватели одинаковых размеров и одинаковой электрической мощности, которые при этом демонстрируют принципиально различную эффективность.

Причина в том, что мощность — это лишь количество электрической энергии, которое может быть преобразовано в тепло. Реальная полезность зависит от того, какая часть этой энергии действительно передается рабочей поверхности и технологическому объекту.

На итоговую эффективность влияют:

схема расположения нагревательной спирали;
толщина миканитовой изоляции;
конструкция и плотность внутренних слоев;
материал оболочки;
геометрическая точность изделия;
качество контакта с нагреваемой деталью;
характер теплового отвода от рабочей поверхности.

Если нагреватель плохо прилегает к поверхности, часть тепла передается неэффективно. Если спираль уложена без учета локальных тепловых потерь, появляются перегретые и недогретые зоны. Если крепеж создает дополнительные каналы отвода тепла, температурное поле становится неравномерным.

Поэтому для инженерной оценки важна не только установленная мощность, но и эффективность ее передачи в конкретной конструкции оборудования.

Геометрическая точность как источник стабильности

В промышленной теплотехнике даже небольшие геометрические отклонения могут влиять на качество теплопередачи. Деформация плоского нагревателя или неровность рабочей поверхности приводит к образованию воздушных прослоек, а воздух обладает значительно меньшей теплопроводностью по сравнению с металлами.

Как только между нагревателем и металлической деталью появляется зазор, система начинает работать иначе:

температура нагревательного элемента повышается;
рабочая поверхность прогревается медленнее;
возрастает доля неэффективных тепловых потерь;
увеличивается нагрузка на систему автоматического регулирования;
снижается потенциальный ресурс нагревателя.

Особенно опасно то, что внешне нагреватель при этом может казаться полностью исправным. Он потребляет электрическую мощность и нагревается, но не передает необходимый объем энергии в рабочую зону.

В результате оборудование дольше выходит на рабочий режим, хуже удерживает температуру и может расходовать больше электроэнергии.

Именно поэтому для плоских миканитовых нагревателей критически важны:

точность изготовления корпуса;
стабильность геометрических размеров;
правильная плоскостность рабочей поверхности;
равномерное распределение прижимного усилия.

Удельная мощность: баланс между скоростью нагрева и ресурсом

Одним из ключевых параметров плоского нагревателя является удельная мощность — количество ватт, приходящееся на единицу рабочей площади.

На первый взгляд увеличение удельной мощности дает очевидное преимущество: поверхность быстрее выходит на заданную температуру. Но с инженерной точки зрения это всегда компромисс между динамикой нагрева, температурной стабильностью и ресурсом конструкции.

Чрезмерная удельная мощность способна привести к:

локальному перегреву поверхности;
повышению температуры нагревательной спирали;
ускоренному старению миканитовой изоляции;
росту внутренних механических напряжений;
сокращению срока службы нагревателя.

Если же удельная мощность слишком мала, оборудование будет долго выходить на рабочий режим и может не успевать компенсировать реальные теплопотери в процессе работы.

Следовательно, правильный выбор должен основываться на расчете теплового баланса, а не на стремлении сделать нагреватель либо максимально мощным, либо максимально экономичным.

Профессиональный расчет должен учитывать:

массу и материал нагреваемой детали;
площадь контакта;
рабочую температуру;
скорость передачи тепла технологическому материалу;
тепловые потери в окружающую среду;
требуемую динамику разогрева;
режим работы оборудования.

Почему крепеж влияет не только на механику, но и на температуру

Крепежные элементы нередко воспринимаются как чисто монтажная часть конструкции. Однако в плоских нагревательных системах они напрямую влияют на тепловую картину.

Каждый болт, винт, прижимная рамка или металлическая пластина может становиться дополнительным каналом отвода тепла.

Если крепеж расположен неравномерно или выполнен без учета локального охлаждения, на поверхности возникают температурные градиенты. Это особенно критично для оборудования, где требуется одинаковый нагрев всей рабочей зоны.

С инженерной точки зрения необходимо учитывать:

количество точек крепления;
их расположение относительно нагревательной спирали;
теплопроводность крепежных элементов;
жесткость прижимной системы;
характер распределения давления по площади.

В профессионально спроектированном нагревателе схема укладки спирали может изменяться для компенсации дополнительного теплоотвода в зонах крепления.

Такой подход позволяет выровнять температуру без искусственного увеличения общей мощности.

Роль индивидуального проектирования в сложных системах нагрева

В реальном производстве почти не бывает двух полностью одинаковых нагреваемых плит. Даже в рамках одного предприятия оборудование может отличаться по размерам, толщине металла, расположению отверстий, форме рабочих поверхностей, схеме прижима и местам установки температурных датчиков.

Стандартный универсальный нагреватель в таких условиях почти всегда означает компромисс. Он может подходить по общему контуру, но не учитывать реальную тепловую задачу.

Индивидуальное проектирование позволяет учитывать:

нестандартную форму изделия;
технологические вырезы и окна;
отверстия различной конфигурации;
особенности электрического подключения;
места установки термопар;
различный теплоотвод по отдельным зонам;
допустимую удельную мощность для конкретной детали.

Именно благодаря этому удается не просто изготовить нагреватель по размеру, а интегрировать его в конкретную теплотехническую модель оборудования.

Почему будущее промышленного нагрева связано с моделированием тепловых процессов

Современный подход к разработке нагревательных элементов все больше опирается не на эмпирический подбор, а на инженерный расчет и моделирование. Это связано с тем, что требования к стабильности температуры и энергоэффективности уже невозможно эффективно решать только методом подбора аналогов.

При проектировании профессиональных плоских нагревателей анализируются:

температурные поля на рабочей поверхности;
направления и интенсивность теплопотерь;
влияние материала детали на скорость нагрева;
распределение плотности теплового потока;
поведение конструкции при тепловом расширении;
работа системы автоматического регулирования;
положение датчиков и зон крепления.

Такой подход позволяет заранее выявить потенциальные проблемы: локальные перегревы, неравномерность температуры, избыточную нагрузку на спираль и недостаточную площадь контакта.

В результате еще до запуска изделия в производство можно определить более рациональную конструкцию нагревателя и снизить риск эксплуатационных отказов.

Как система управления влияет на ресурс плоского нагревателя

Даже рассчитанный с учетом теплового баланса нагреватель не сможет обеспечить стабильную работу без корректной системы автоматического регулирования.

Плоский миканитовый нагреватель всегда работает в составе температурного контура, в который входят:

термодатчик;
ПИД-регулятор;
силовая коммутация;
логика управления оборудованием;
система защиты от перегрева.

Если датчик установлен неудачно, температура поверхности будет измеряться с ошибкой. Если параметры ПИД-регулятора выбраны неправильно, система может постоянно перерегулировать — перегревать поверхность, затем слишком быстро отключать нагрев, после чего снова компенсировать падение температуры.

Все это создает дополнительные тепловые циклы и может ускорять старение нагревательных материалов.

Поэтому надежность плоского нагревателя зависит не только от его собственной конструкции, но и от качества его интеграции в систему управления.

Подход НОМАКОН: нагреватель как часть общей теплотехнической схемы

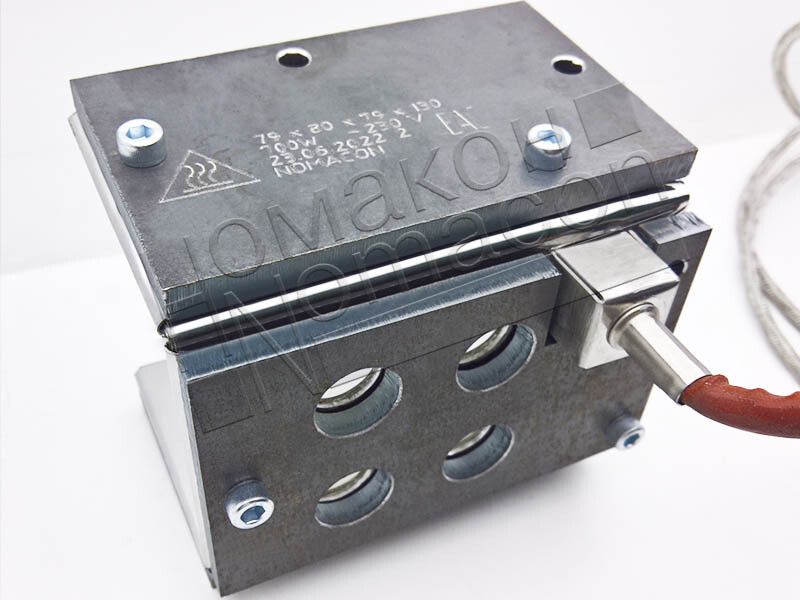

НОМАКОН рассматривает плоские, Г-образные и П-образные миканитовые нагреватели не как отдельные электротехнические изделия, а как функциональные элементы промышленной системы нагрева.

Именно поэтому при проектировании учитываются не только форма и мощность, но и реальные условия теплообмена:

тепловой баланс оборудования;
распределение тепловых потерь;
особенности рабочей поверхности;
расположение датчиков и крепежа;
характер технологического режима;
требования к энергоэффективности;
требования к ресурсу нагревателя.

Такой подход особенно важен для экструзионного оборудования, упаковочных линий, пресс-форм, сварочных установок и другой технологической оснастки, где даже небольшая температурная ошибка может привести к браку или нестабильности процесса.

Заключение

Плоские миканитовые нагреватели остаются эффективным решением для контактного нагрева сложных металлических поверхностей, однако их реальная эффективность всегда определяется не только номинальной мощностью.

Тепловой баланс, геометрическая точность, удельная мощность, качество контакта, схема прижима, расположение крепежа и корректная работа автоматики оказывают существенное влияние на результат.

Именно поэтому современный промышленный нагрев требует комплексного инженерного подхода, при котором нагреватель проектируется как часть общей системы управления тепловыми потоками.

Правильный расчет позволяет повысить стабильность температуры, эффективнее использовать электроэнергию, уменьшить количество технологического брака и увеличить ресурс нагревательного элемента и оборудования в целом.
